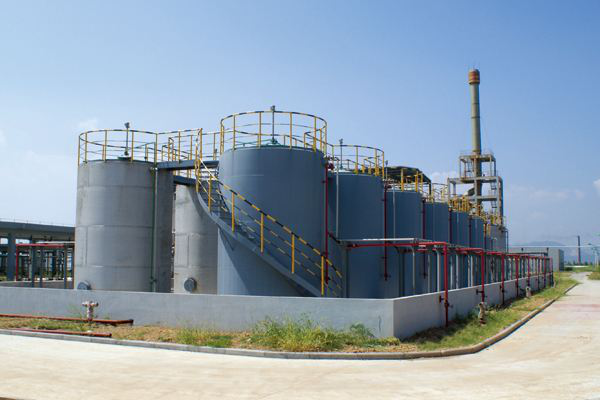

儲油罐是采油、煉油企業儲存油品的重要設備，對儲油罐液位、溫度的實時數據監測對企業的庫存和安全管理有著重大意義。
一、系統優勢
儲油罐液位、溫度在線監測系統改變了傳統采用人工檢尺和化驗分析的方法,實現了油液的實時動態監測,為生產操作和管理決策提供了準確的數據依據，大大避免了安全事故的發生。該系統具有低功耗，無需布線，減少運維成本，安裝便捷，即插即用等特點，支持LoRa、433MHZ、GPRS、NB、4G等無線傳輸方式，廣泛適用于對汽油、溶劑油、異辛烷、混合芳烴、異丁烷、液化石油氣、天燃氣等多種化學物品的儲罐安全進行實時遠程監測。
二、系統介紹

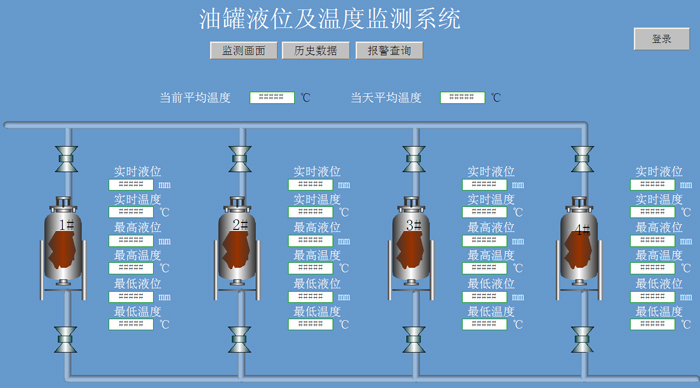

深圳信立科技儲油罐液位、溫度在線監測系統采用集數據采集和無線傳輸功能于一體的無線傳感器作為監測現場核心設備。XL61無線溫度傳感器、XL61無線液位傳感器自動采集液位、溫度數據通過LoRa、433MHZ網絡實時傳送給無線數據采集物聯網關，監控中心通過NB、4G無線數據采集物聯網關接收各現場傳回的監測數據，并在計算機的XL.VIEW組態監控軟件界面上可隨時查看各儲油罐的液位、溫度信息，而且一旦某個儲油罐的液位、溫度數據超過上限或下限，系統會自動報警。同時通過短信的形式把報警信息發送給相關人員。該系統為保障儲油罐和油液的安全發揮了重要作用。
也可以通過單點的方式把數據上傳給監控中心：XL61無線溫度傳感器、XL61無線液位傳感器自動采集液位、溫度數據直接通過NB或者4G無線直接把數據上傳到監控中心。
儲油罐溫度、液位在線監測系統簡便、直觀。各種參數通過電腦顯示，方便，易懂；響應及時。對于緊急事件，監控軟件通過聲光或者短信，實時提醒，通知人員趕赴現場；應用廣泛。無線傳感器支持電池供電，適合于因距離遠或地形復雜的而導致無法布線的監測點，不存在監控盲點；便于安裝、維護及擴展。無需布線，只需安裝、上電、設置，簡單幾步即可完成監測布點；兼容性好。第三方的智能裝置或傳感器也可通過我司的XL66無線轉換器、XL60無線采集裝置、XL80智能主機方便、快捷的接入無線傳感器網絡。

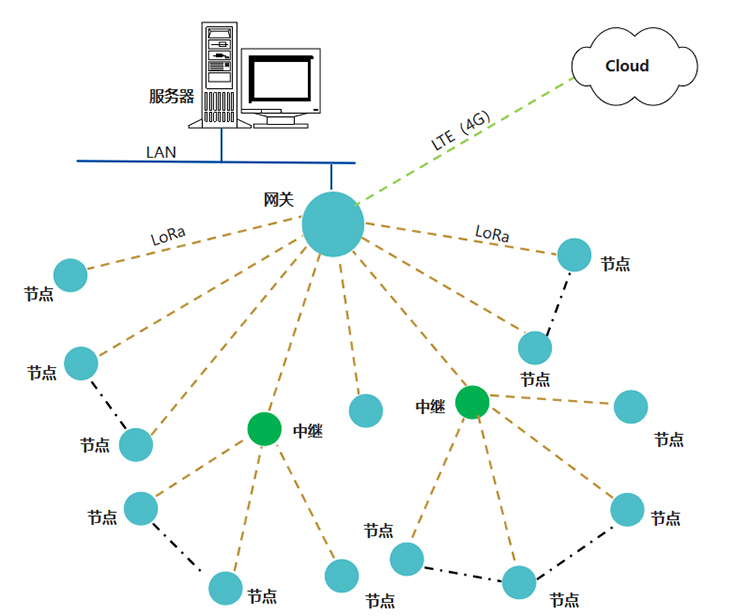

三、LoRa無線通信網絡

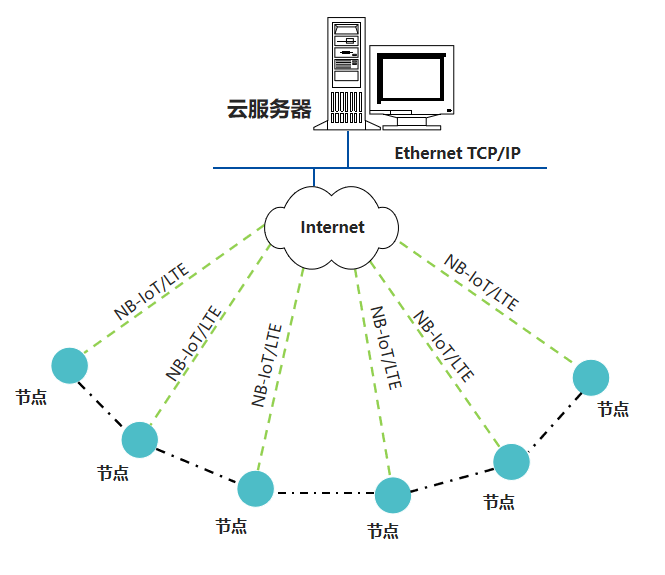

四、NB、4G無線通信網絡
五、應用案例

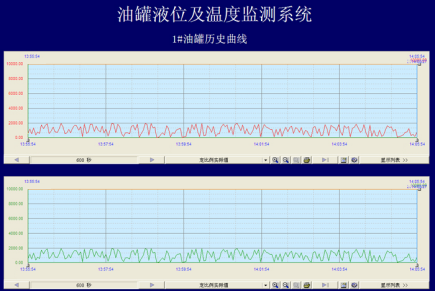

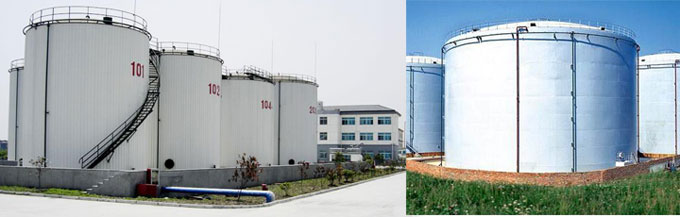

深圳信立科技儲油罐在線監測系統在廣東某儲罐溫度和液位監測項目中成功運行，實現對儲罐的溫度和液位實時遠程監控，保證安全生產；現場測量無線傳感器采用電池供電，傳輸距離500m左右，油罐最高14m，共16個；采集到的數據在上位機上顯示，并提供歷史曲線，數據報表、液位溫度超限報警。
該案例使用了1個物聯網關；16個無線溫度傳感器，電池供電，上行LoRa傳輸；16個無線液位傳感器，電池供電，上行LoRa傳輸，需從底部和頂部引鋼管到傳感器上；1套XL.VIEW組態監控軟件。
六、產品簡介

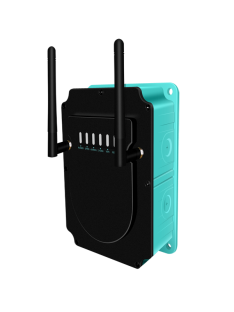

XL90物聯網關是XIoT網絡核心，啟動、管理、協調網絡通信。網絡、協議轉換；數據獲取、處理、儲貯、轉發。構建更穩定、更可靠、更安全的物聯網。
1、XL90物聯網關同時向多個平臺上傳數據；
2、支持MQTT、SOAP、API、Modbus RTU/TCP及其它工業、電力行業通信協議；
XL/9-IoT協議直接推送數據至MS SQL，MY SQL，ORACLE等數據庫，和平臺通信更方便；
3、提供客戶指定的其它通信協議；
4、可植入My SQL數據庫；
5、理論上接入節點數量不受限，推薦接入32個節點。
6、對上支持NB、4G、wifi無線通信方式。同時也支持以太網、RS485有線通信方式。

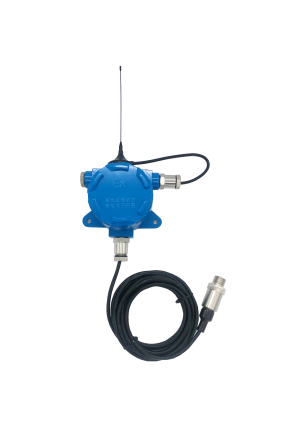

1、XL61無線液位傳感器，兼容電池供電和外接電源供電。
2、XL61無線液位傳感器是按照防爆（隔爆）標準和低功耗設計，研發，生產。
3、支持LoRa，NB，4G無線傳輸方式。
4、液位量程、精度、配線電纜長度可選。精度0.5級。
5、支持手機APP調試參數，讀取數據。
6、防護等級IP67。
7、支持modbus協議、XL/6-IoT協議。

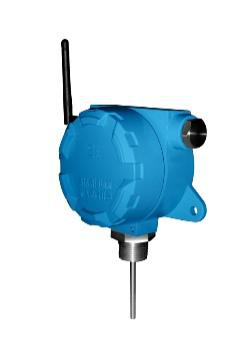

1、XL61無線溫度傳感器，兼容電池供電和外接電源供電。
2、支持LoRa，NB，4G無線傳輸方式。
3、XL61無線溫度傳感器是按照防爆（隔爆）標準和低功耗設計，研發，生產。
4、溫度量程、精度、可選。探頭形狀和規格可以定制，精度AA級。
5、支持手機APP調試參數，讀取數據。
6、防護等級IP67。
7、支持modbus協議、XL/6-IoT協議。
