深圳信立科技供水管網監測系統主要應用于自來水供水管網、城市景觀綠化帶供水管網、消防用水管網等管網在線監控，實時監控管網壓力、水質（PH值、余氯、濁度、電導率等）、用水流量等數據，并形成有效的在線監測系統。

一、設計目的

管網在線監測系統解決方案設計目的在于：解決管道爆管問題、管網水質二次污染影響飲用水質量、管網漏損導致嚴重的資源浪費、管道是否有水等。

二、系統組成

系統主要組成部分有：

?1、傳感器監測層：主要有各種監測傳感器組成，比如壓力、液位、流量、水質、地理與泵站監控設備組成。

?2、傳輸層：傳輸層主要有無線采集裝置、無線壓力傳感器、NB、4G、Lora無線傳輸網絡組成。

?3、數據層：由排水防澇設施、基礎地理信息、實時在線監測、泵房設備監控等。

?4、服務層：由基礎設施服務、數據服務、云服務管理平臺、軟件服務組成。

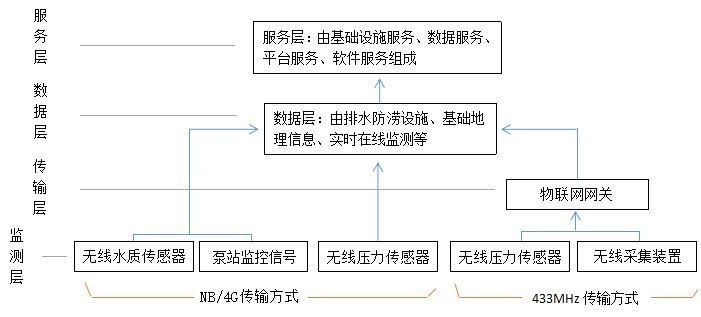

三、系統架構圖

四、系統示意圖

根據現場監測需求，可選擇NB、4G遠程傳輸方式或者Lora無線傳輸方式。

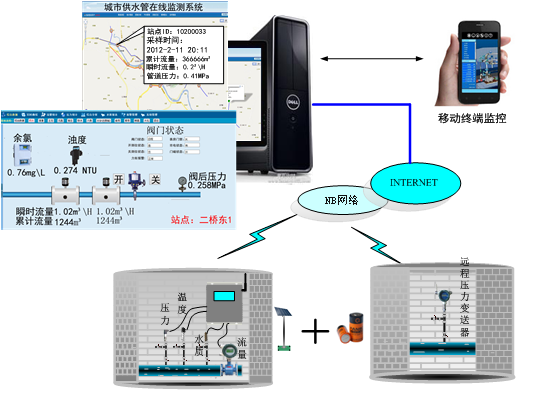

NB無線傳輸應用示意圖：

Lora無線射頻傳輸應用示意圖：

五、系統功能

?1、實時采集管網壓力、流量、水質、水位等數據，并利用無線傳輸網絡進行傳輸匯集。

?2、實時采集管網中泵房、泵站中水泵啟停狀態信息，以及閥門開啟\關閉狀態信息，并實現遠程在線控制。

?3、對管網監測的數據實現在線告警功能，并利用在線監測軟件形成告警歷史記錄。

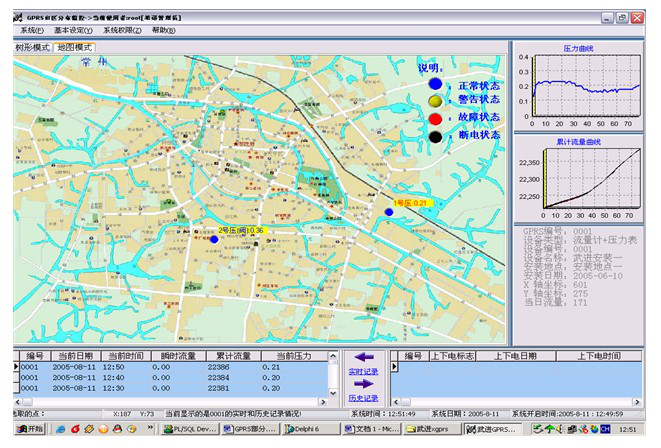

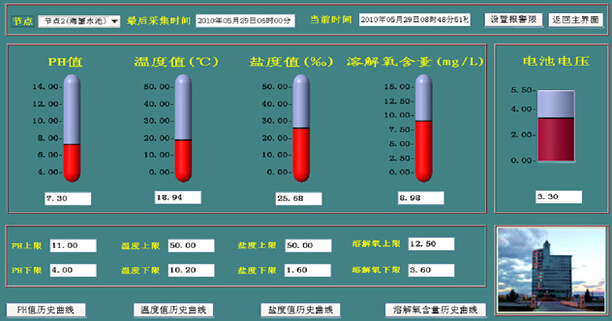

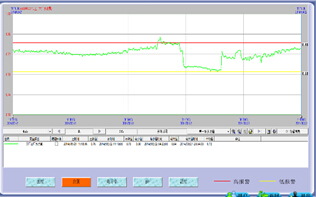

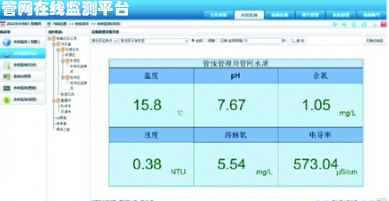

?4、利用管網在線監測軟件，可以實現對管網監控數據形成曲線分析、歷史數據查詢、報表打印、遠程監控、監測預警、調度、監管等功能。

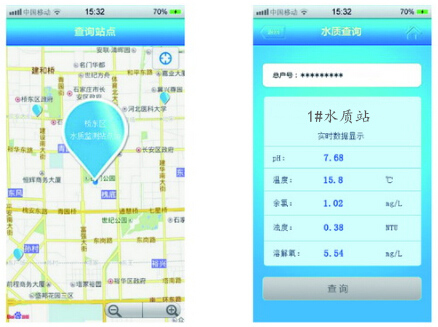

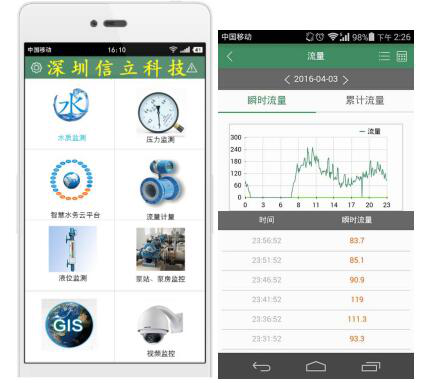

?5、監測軟件具備APP監控，方便用戶隨時、隨地對管網監測數據進行監控。
